低合金焊管是一種結(jié)合了低合金鋼優(yōu)良性能與焊接工藝高效性的管材，廣泛應(yīng)用于石油、天然氣、化工、建筑、機(jī)械制造等領(lǐng)域。以下從定義、特點(diǎn)、生產(chǎn)工藝、應(yīng)用領(lǐng)域、選型要點(diǎn)及市場(chǎng)趨勢(shì)等方面進(jìn)行詳細(xì)介紹：

　　一、定義與分類

　　低合金焊管是以低合金鋼為原料，通過焊接工藝(如高頻直縫焊、螺旋埋弧焊等)制成的管材。低合金鋼是在碳鋼基礎(chǔ)上添加少量合金元素(如錳、硅、釩、鈮、鈦等，總量一般≤5%)，以改善鋼的強(qiáng)度、韌性、耐腐蝕性或焊接性能。

　　分類：

　　按焊接工藝：高頻直縫焊管(ERW)、螺旋埋弧焊管(SSAW)、直縫埋弧焊管(LSAW)。

　　按用途：結(jié)構(gòu)用焊管、流體輸送用焊管、低壓流體輸送用鍍鋅焊管、機(jī)械結(jié)構(gòu)用焊管等。

　　按合金元素：錳系低合金焊管、釩鈦低合金焊管、微合金化焊管等。

　　二、低合金焊管的特點(diǎn)

　　高強(qiáng)度與輕量化

　　低合金鋼通過合金化設(shè)計(jì)，強(qiáng)度顯著高于普通碳鋼(如Q345鋼屈服強(qiáng)度≥345MPa)，可在相同承載能力下減少管壁厚度，實(shí)現(xiàn)輕量化。

　　良好的韌性與低溫性能

　　合金元素細(xì)化晶粒，提高韌性，尤其適用于低溫環(huán)境(如-40℃以下)，避免脆性斷裂。

　　優(yōu)異的焊接性能

　　低合金鋼的碳當(dāng)量(CEV)較低，焊接時(shí)不易產(chǎn)生裂紋，適合自動(dòng)化焊接工藝，生產(chǎn)效率高。

　　耐腐蝕性提升

　　部分低合金鋼(如含銅、磷的耐候鋼)可在大氣中形成致密氧化膜，延長(zhǎng)使用壽命，減少防腐涂層成本。

　　成本效益

　　相比高合金鋼(如不銹鋼)，低合金焊管成本更低，同時(shí)性能優(yōu)于普通碳鋼，是性價(jià)比高的選擇。

　　三、生產(chǎn)工藝

　　原料準(zhǔn)備

　　選用低合金鋼熱軋或冷軋板卷，化學(xué)成分需符合標(biāo)準(zhǔn)(如GB/T 1591《低合金高強(qiáng)度結(jié)構(gòu)鋼》)。

　　成型工藝

　　高頻直縫焊管(ERW)：板卷經(jīng)成型機(jī)彎曲成管狀，通過高頻電流加熱邊緣至熔融狀態(tài)，加壓焊接。

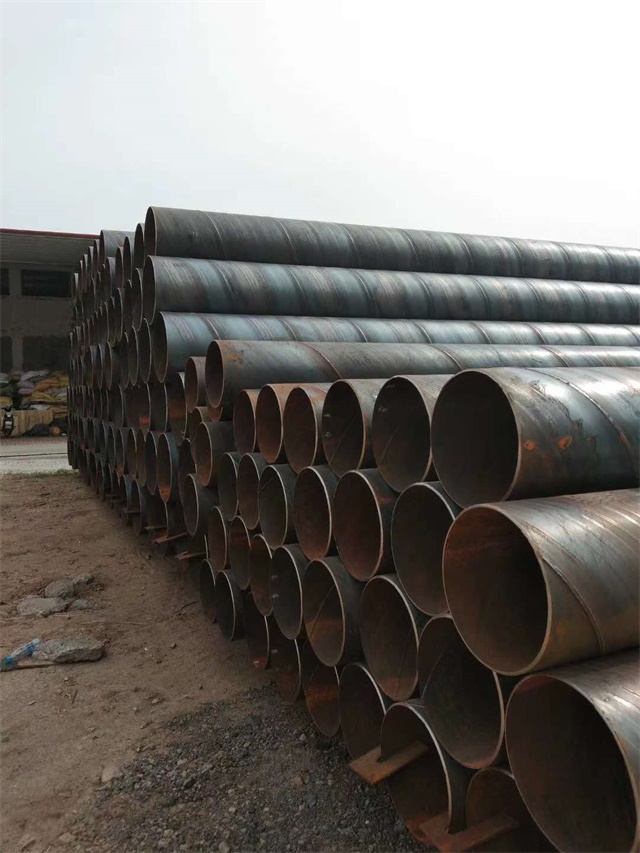

　　螺旋埋弧焊管(SSAW)：板卷以螺旋角成型，埋弧焊連續(xù)焊接，適用于大口徑管材。

　　直縫埋弧焊管(LSAW)：鋼板預(yù)彎后對(duì)接，埋弧焊焊接，適用于高壓、厚壁管材。

　　焊縫處理

　　焊縫需進(jìn)行在線或離線熱處理(如正火、回火)，消除焊接應(yīng)力，改善組織性能。

　　檢測(cè)與質(zhì)量控制

　　無損檢測(cè)：超聲波探傷、X射線探傷檢測(cè)焊縫內(nèi)部缺陷。

　　力學(xué)性能測(cè)試：拉伸試驗(yàn)、彎曲試驗(yàn)、沖擊試驗(yàn)驗(yàn)證強(qiáng)度與韌性。

　　尺寸檢驗(yàn)：外徑、壁厚、橢圓度、直線度等需符合標(biāo)準(zhǔn)(如API 5L、GB/T 9711)。

　　四、應(yīng)用領(lǐng)域

　　石油天然氣輸送

　　用于長(zhǎng)輸管線(如西氣東輸工程)，低合金焊管(如X70、X80級(jí))可承受高壓、耐腐蝕，降低運(yùn)輸成本。

　　結(jié)構(gòu)工程

　　建筑鋼結(jié)構(gòu)、橋梁、塔架等，利用高強(qiáng)度特性減少用鋼量，提高結(jié)構(gòu)穩(wěn)定性。

　　機(jī)械制造

　　液壓支架、起重機(jī)、挖掘機(jī)等設(shè)備，需承受動(dòng)態(tài)載荷，低合金焊管的韌性可避免疲勞斷裂。

　　化工與海洋工程

　　輸送腐蝕性介質(zhì)(如酸、堿、鹽水)，耐候鋼焊管可減少涂層維護(hù)，降低全生命周期成本。

　　車輛制造

　　汽車車架、掛車底盤等，輕量化設(shè)計(jì)可提高燃油效率，同時(shí)滿足強(qiáng)度要求。

　　五、選型要點(diǎn)

　　強(qiáng)度等級(jí)

　　根據(jù)設(shè)計(jì)壓力選擇鋼級(jí)(如Q345、Q390、Q420等)，需滿足標(biāo)準(zhǔn)最小屈服強(qiáng)度。

　　焊接工藝

　　高頻焊管適合小口徑、薄壁管;螺旋焊管適合大口徑、中厚壁管;直縫焊管適合高壓、厚壁管。

　　耐腐蝕性

　　潮濕或腐蝕性環(huán)境需選擇耐候鋼或增加防腐涂層(如3PE、環(huán)氧煤瀝青)。

　　低溫韌性

　　寒冷地區(qū)需選擇沖擊韌性符合要求的鋼種(如-40℃沖擊功≥34J)。

　　標(biāo)準(zhǔn)與認(rèn)證

　　國(guó)內(nèi)項(xiàng)目需符合GB/T 3091《低壓流體輸送用焊接鋼管》、GB/T 9711《石油天然氣工業(yè)管線輸送系統(tǒng)用鋼管》等標(biāo)準(zhǔn);出口項(xiàng)目需符合API 5L、ASTM A53等國(guó)際標(biāo)準(zhǔn)。

　　六、市場(chǎng)趨勢(shì)與技術(shù)創(chuàng)新

　　高強(qiáng)度化

　　開發(fā)X100、X120級(jí)超高強(qiáng)度焊管，進(jìn)一步降低管線建設(shè)成本。

　　耐腐蝕技術(shù)

　　研發(fā)雙金屬?gòu)?fù)合焊管(如不銹鋼內(nèi)襯碳鋼)、非金屬涂層焊管，延長(zhǎng)使用壽命。

　　智能化生產(chǎn)

　　應(yīng)用工業(yè)互聯(lián)網(wǎng)技術(shù)，實(shí)現(xiàn)焊接參數(shù)實(shí)時(shí)監(jiān)控、質(zhì)量追溯，提高生產(chǎn)效率。

　　綠色制造

　　推廣短流程工藝(如連鑄連軋直接成管)，減少能耗與排放。

　　七、典型案例

　　中俄東線天然氣管道

　　采用X80級(jí)低合金螺旋焊管，管徑1422mm，壁厚21.4mm，設(shè)計(jì)壓力12MPa，全長(zhǎng)5111公里，是國(guó)內(nèi)首條大規(guī)模采用X80鋼級(jí)的管道。

　　港珠澳大橋

　　橋墩鋼管樁采用Q390低合金焊管，直徑2.5m，壁厚40mm，需承受海水腐蝕與船舶撞擊，通過防腐涂層與陰極保護(hù)實(shí)現(xiàn)120年設(shè)計(jì)壽命。

　　八、常見問題與解決方案

　　焊縫裂紋

　　原因：焊接參數(shù)不當(dāng)、母材含碳量過高、冷卻速度過快。

　　解決方案：優(yōu)化焊接工藝(如預(yù)熱、后熱)、選用低碳當(dāng)量鋼種、控制冷卻速度。

　　尺寸偏差

　　原因：成型輥磨損、焊接變形、定徑機(jī)調(diào)整不當(dāng)。

　　解決方案：定期更換成型輥、增加焊縫熱處理工序、優(yōu)化定徑機(jī)參數(shù)。

　　耐腐蝕性不足

　　原因：涂層厚度不均、焊縫區(qū)域未處理、環(huán)境腐蝕性超預(yù)期。

　　解決方案：采用3PE涂層、對(duì)焊縫進(jìn)行噴砂處理、增加陰極保護(hù)系統(tǒng)。
